无内堵带压作业典型案例

胜利油田孤岛采油厂GDD5N21井，该井十年未动管柱，且井内油管腐蚀严重有穿孔，井口油压9.0MPa，井口套压9.0MPa。

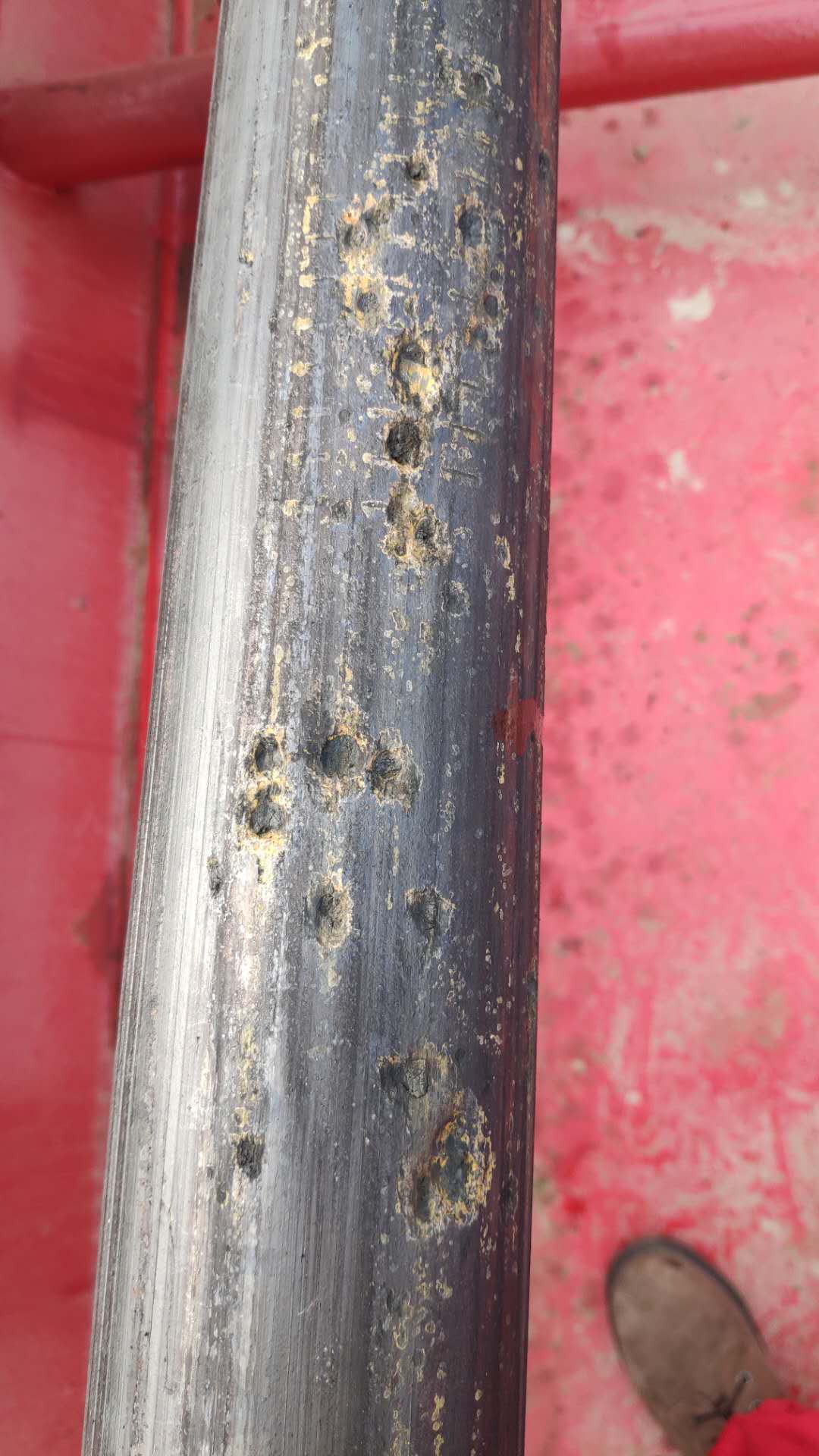

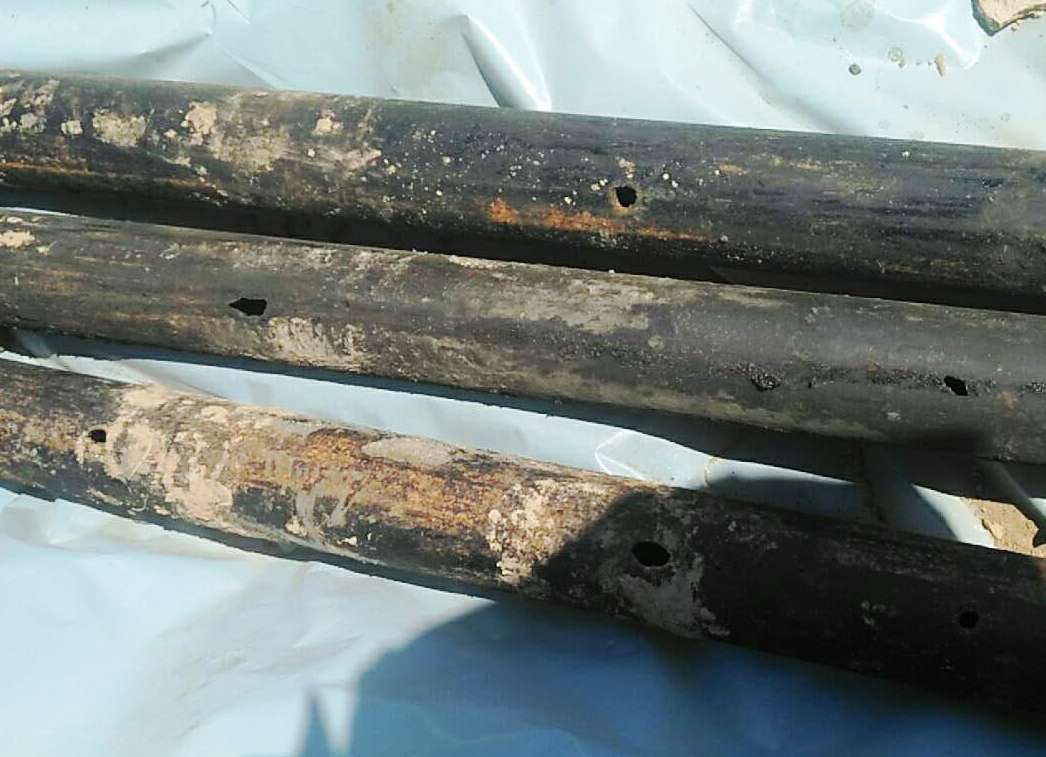

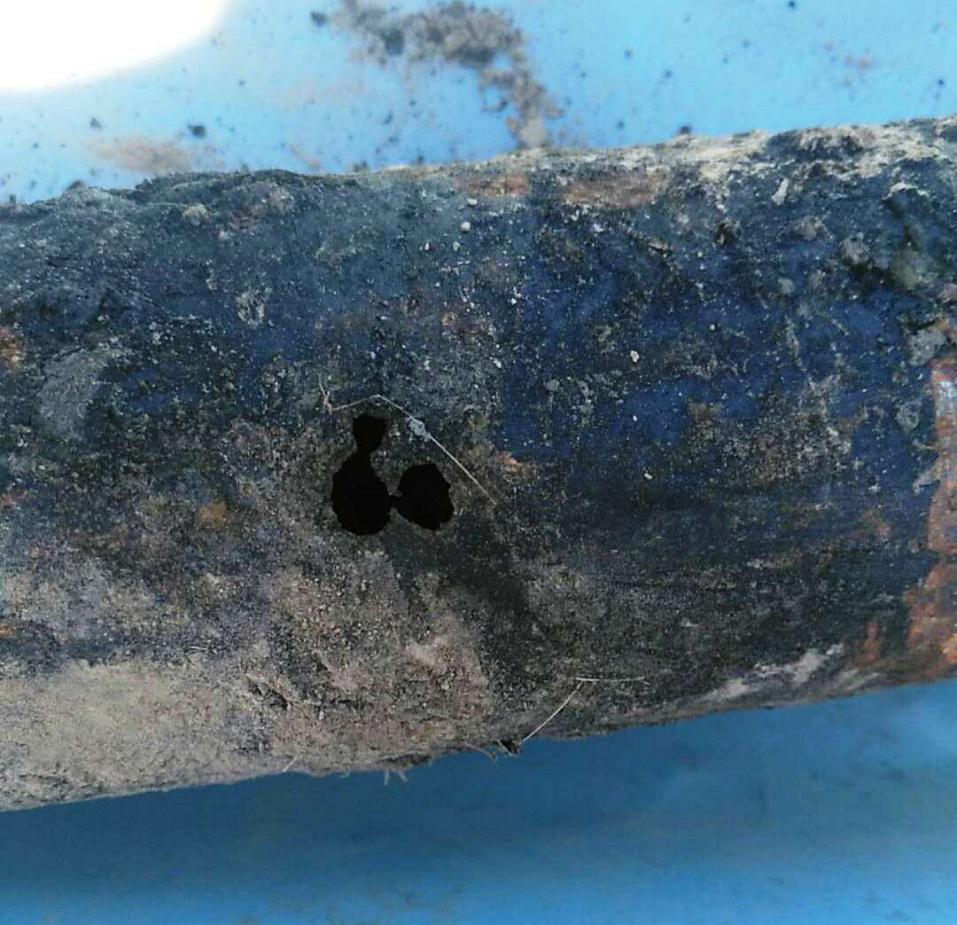

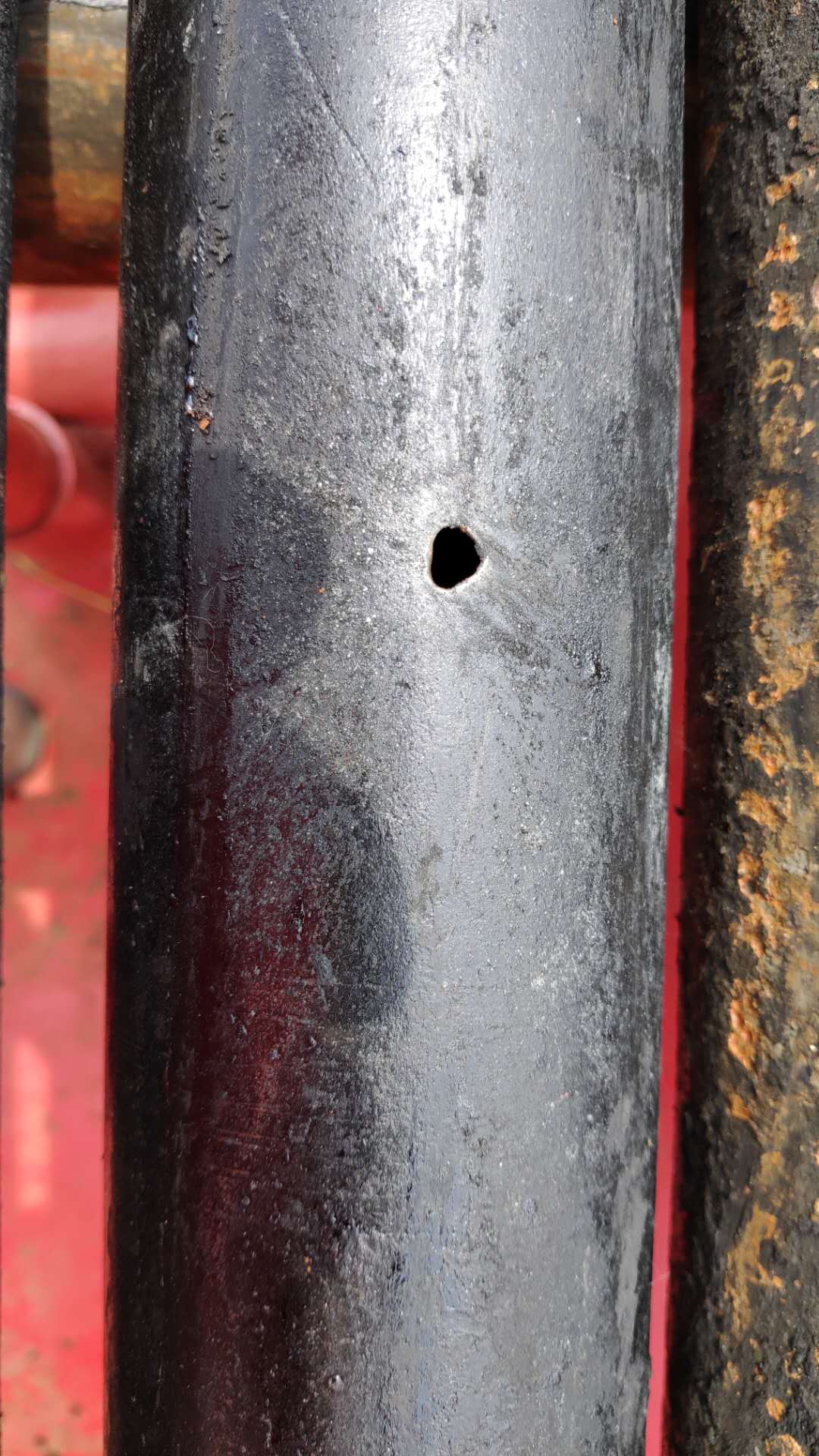

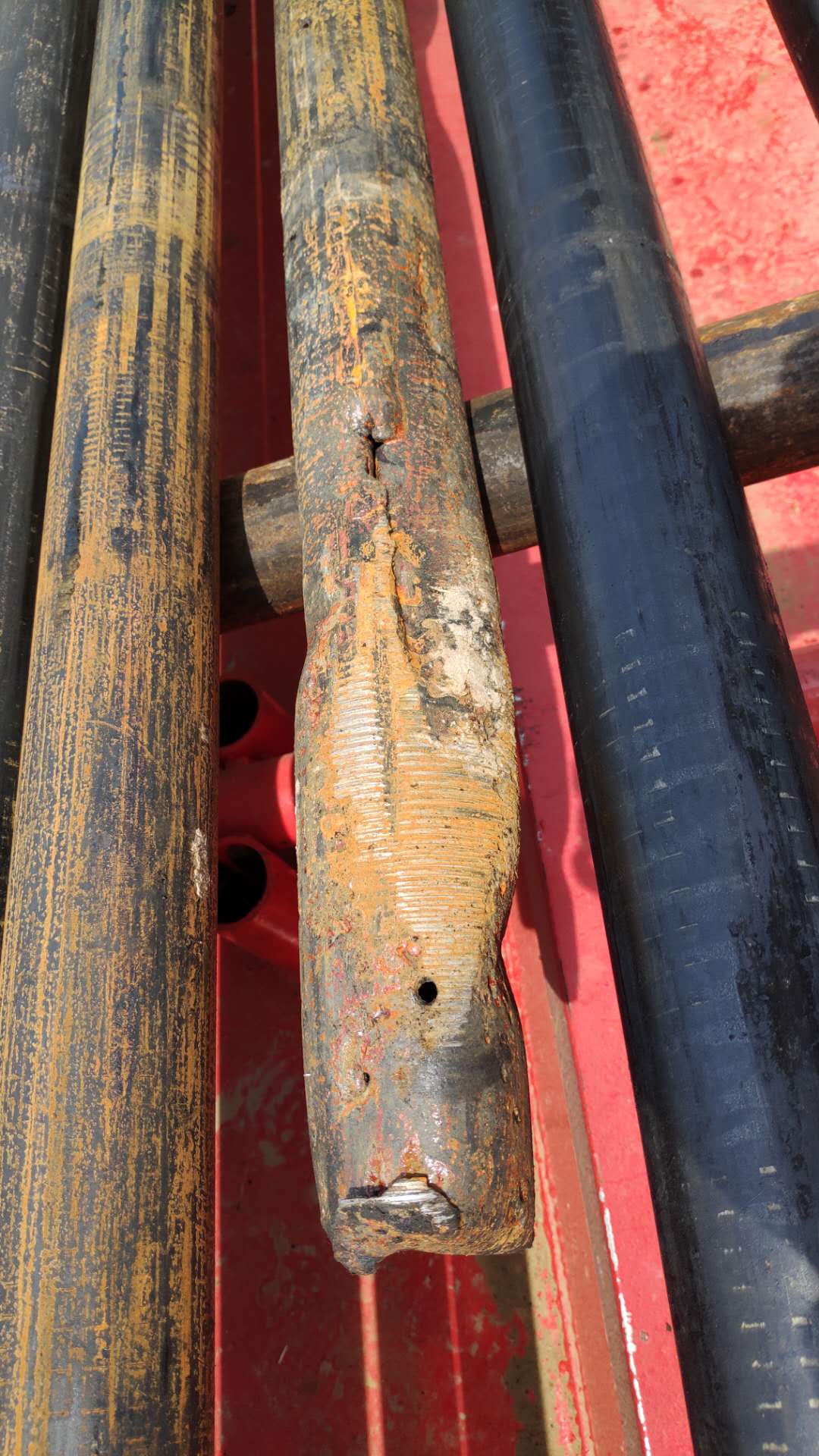

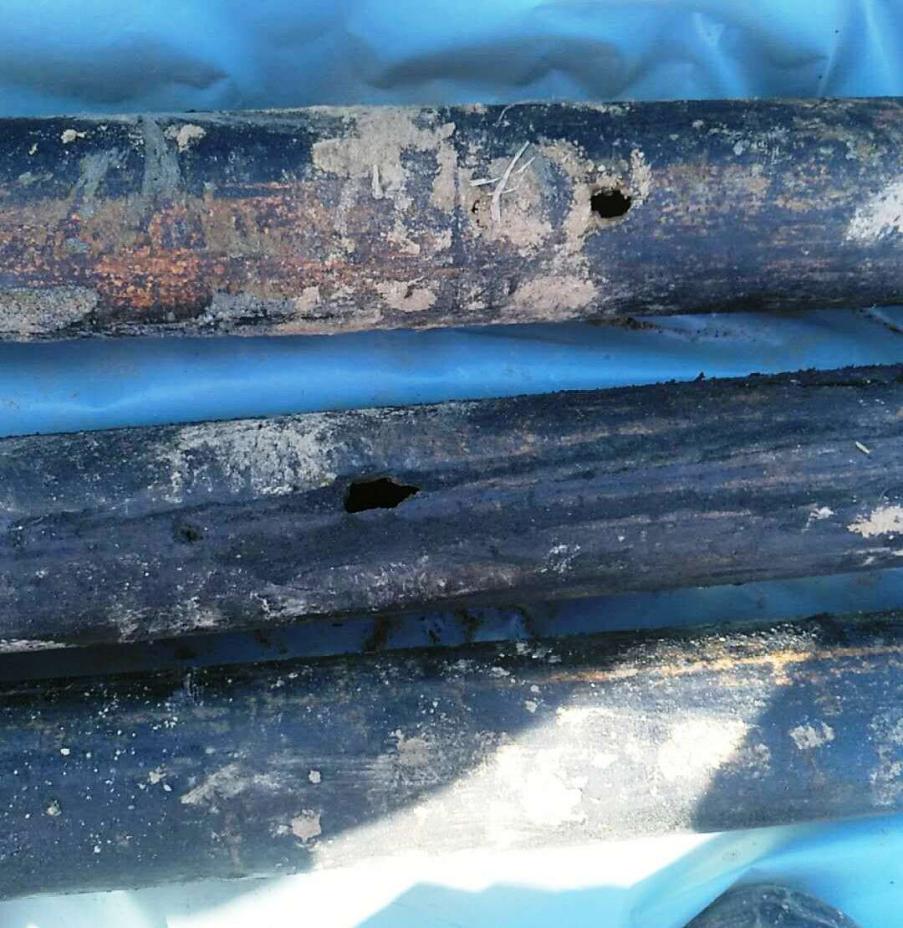

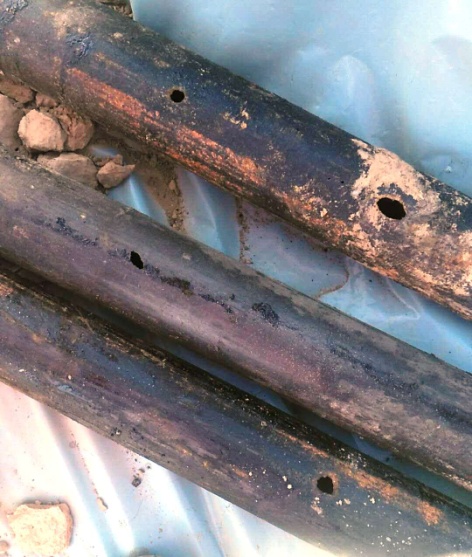

于2018年5月31日投堵，起油管4根，带出堵塞器，第4根油管5m处有个约12mm洞；继续投堵，打压不起，投堵不成功；喷管起油管4根，带出堵塞器，喷出物为黑色粘稠状聚合物及地层细砂，还有大颗粒的水泥块，第4根油管6m处有约15mm的孔洞。继续投堵，打压不起，投堵不成功；喷管起油管1根，带出堵塞器，喷出物为黑色粘稠状聚合物及地层细砂，还有大颗粒的水泥块，油管中段有2处约14mm孔洞；鉴于目前的带压装置，对无法投堵塞器或穿孔油管无有效的解决方式，无法将穿孔油管起出；经甲方同意，装井口，中途搬下。

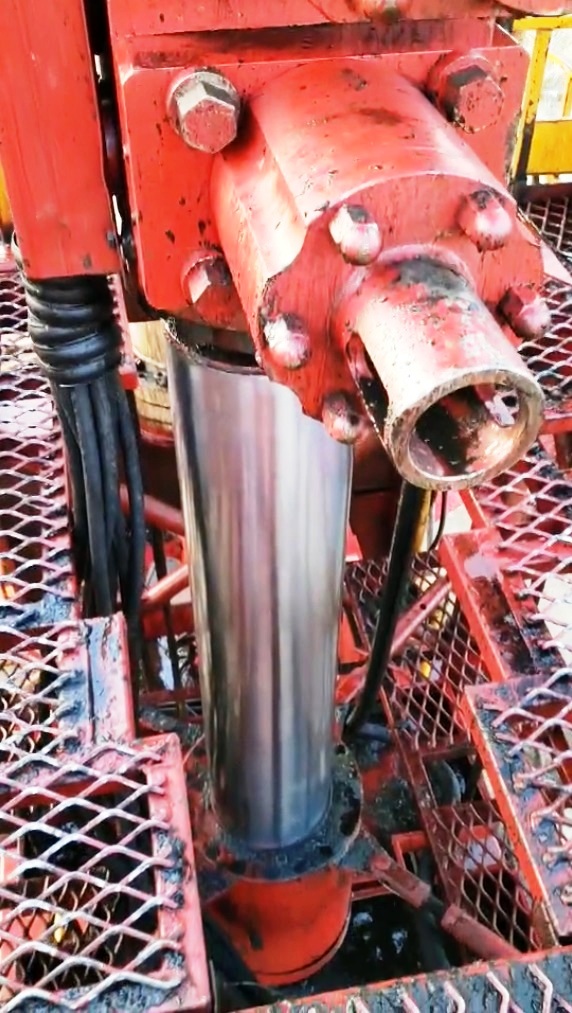

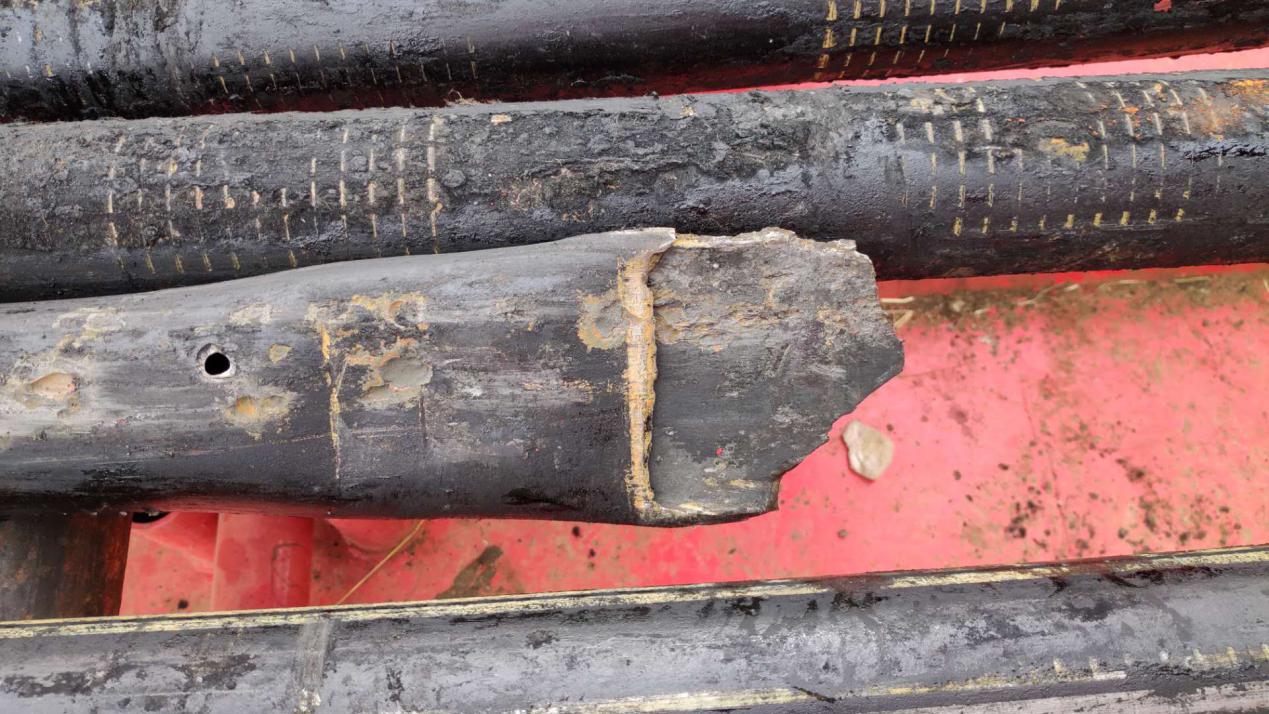

2019年05月01日再次搬上该井，使用第三代带压装置（无内堵带压作业），运用一级固定防喷器组合+二级举升防喷器组合+三级游动防喷器组合，通过一级固定二级联动的组合，在防喷器内部全程密闭操作，实现管柱的分离，将无内堵油管起出；通过判断油管接箍附近有无穿孔现象，若有穿孔则将油管剪切后起出，若无穿孔则按无内堵方法将油管起出，历时25天将原井管柱全部起出；解决困扰带压作业发展的瓶颈问题；扩大了带压作业适用范围，填补了行业空白，甲方对该套带压作业设备的安全高效性给予了充分肯定。

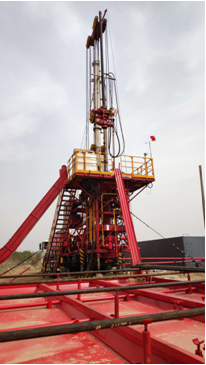

现 场 图 片
